四脚按键开关 轻触开关四脚的作用与安装方法?利铭电子科技告诉你
四脚按键开关 轻触开关四脚的作用与安装方法?利铭电子科技告诉你
四脚按键开关 轻触开关四脚的作用与安装方法?利铭电子科技告诉你

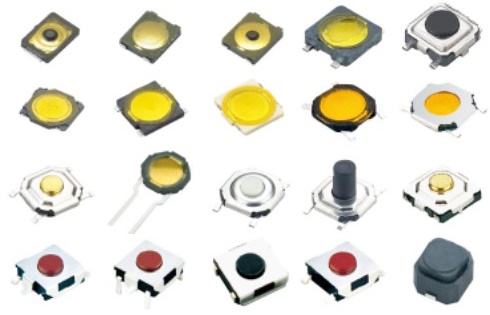

四脚轻触开关的作用:四脚轻触开关是指有四个焊脚的轻触开关,轻触开关是用焊脚和电路板连接的。四脚轻触开关是一种非常常见的轻触开关,使用四脚轻触开关的时候,以满足操作力条件,向开关进行施压回,以此来进行开答启、关闭的功能。这种轻触开关看起来只脚,实际上只有一个开关,一般上下是开关,左右是直通的,用电路板焊接两只脚可以对角焊接。
4脚轻触开关的焊接。
四脚轻触开关按焊脚方向可分为贴片四脚轻触开关和插件四脚轻触开关。焊脚方向与主体垂直的是贴片四脚轻触开关,使机械自动焊接在电路板表面变得容易。焊脚方向与主体平行的是插件的四脚轻触开关,这种焊脚需要通过电路板在电路板后面焊接,使设备与电路板的结合更加牢固。
以下是一些轻触开关的焊接方法。
第1:手工焊接,优点是能够掌握各部件的焊接,缺点是费时费力。
第2:插脚波峰焊接,优点价格低,省时省力。缺点:随着现在零件越来越小,PCB越来越密集,焊点之间桥和短路的可能性也在增加。
第3:贴片回流焊接,这种工艺的优点是温度容易控制,焊接中可以避免氧化,制造成本也容易控制。缺点是焊接加热过程中也会发生焊接崩溃。这种情况发生在预热和主加热两种情况下,预热温度在几十到一百范围内,作为焊接成分之一的溶剂降低粘度流出,流出的倾向下部强的话,同时将焊接粒子挤出焊接区外的含金粒子,溶解时不能返回焊接区内的话,焊接球也会滞留。
